本文是以德立云AG1系列門禁產品為背景，針對客戶購買了該產品而又不知道如何安裝接線的情況，才有了寫這篇文章的動機，希望本篇文章能夠為客戶解答疑惑。

需注意的是本方案布線要求：接220V交流電，必須選用2*1.0平方毫米(或1.0以上)電源線。

門禁系統(tǒng)一般由供電電源、門禁機、電鎖、門磁、開門按鈕、工作電腦、桌面讀卡器等組成，下面我們來了解下詳細的接線與安裝。

AG1門禁應用拓撲圖

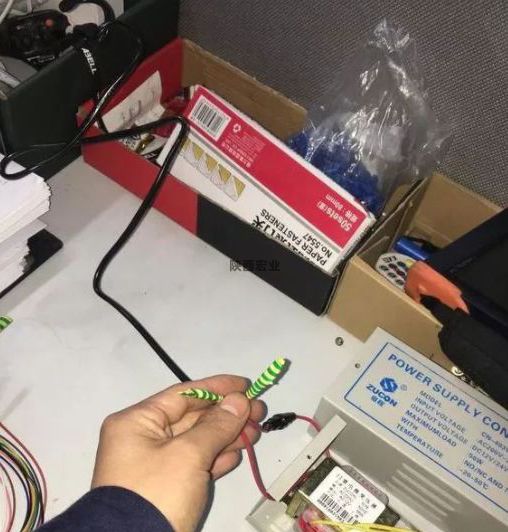

先給門禁電源接220V的電，我手里那兩條紅色的就是接交流220電壓的線，也就是門禁電源電壓輸入端，接220的電大家都會，這個可以不分火線零線，因為它兩根都是紅色的，接上去膠布纏好，就可以了，記住不要帶電接。

門禁電源接線

接好220V電壓后我們先來看看門禁電源的接線端口，大家仔細看下圖：

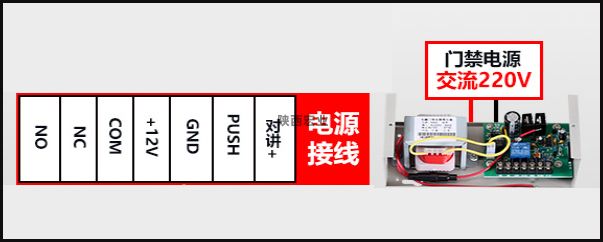

門禁電源接線端子

大家會看到有7個接線端子，NC跟GND接電磁鎖的V+和V-，NO、+12V跟GND接電機鎖，GND跟PUSH接開門信號，接開門按鈕都可以。后面是接對講，這里不講。

磁力鎖整套接線圖

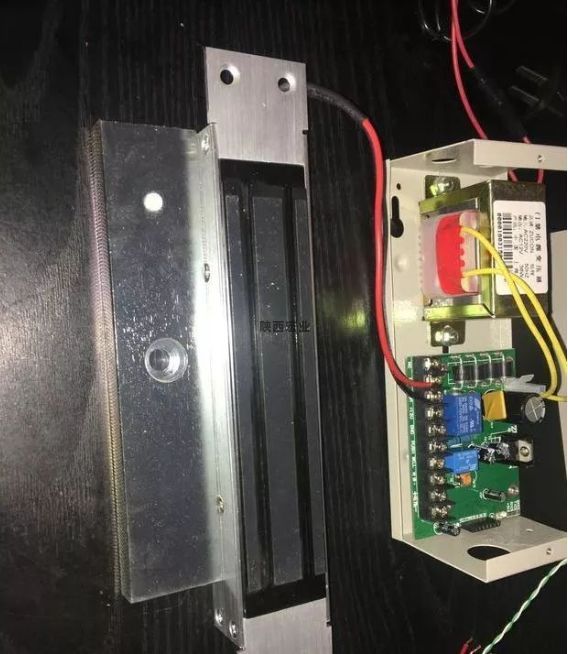

下面先接電磁鎖，電磁鎖就紅黑兩根線，如下圖：

電磁鎖接NC跟GND

紅色線接NC，黑色線GND，螺絲一擰接上去就可以了。下一個我們接AG1人臉識別對講門禁機(下面簡稱門禁機)，把門禁電源跟門禁機用四芯線連接，門禁電源12V接門禁機12V，門禁電源GND接門禁機的GND和COM1，門禁電源PUSH接門禁機NO1。如下圖：

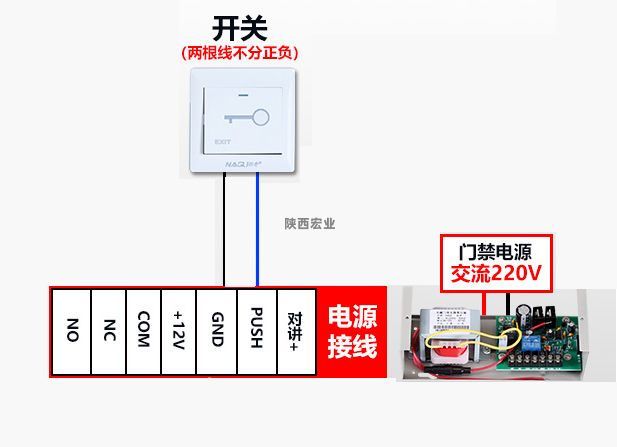

接下來我們來接開門按鈕，我用網線綠和白綠來當信號線。開門按鈕線不分正負，隨便接。如下兩圖：

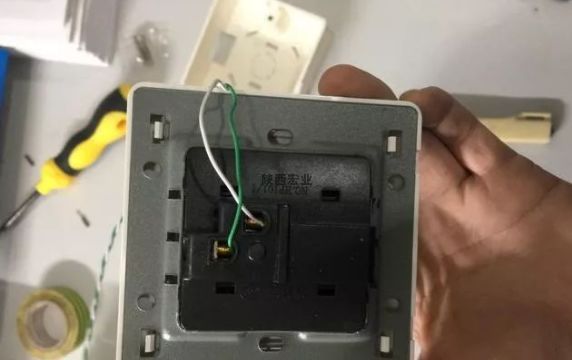

開門按鈕背面

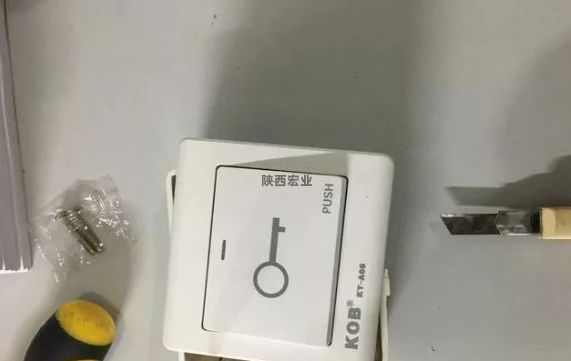

開門按鈕正面

接下來，我們找到門禁電源這里的按鈕線，GND跟PUSH，與開門按鈕這頭接好就可以了。

開門按鈕這頭接的是GND跟PUSH。

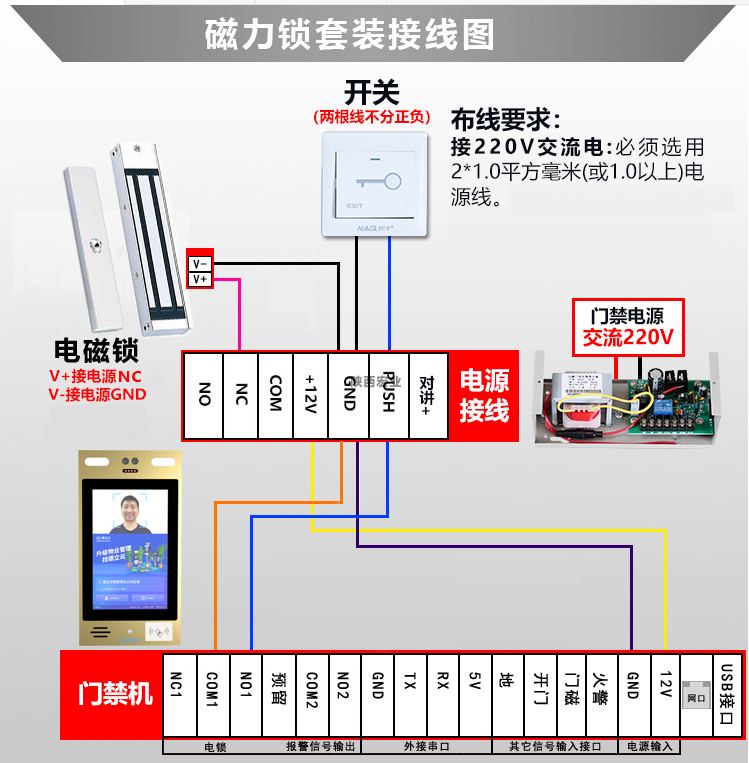

這就接好了，給大家看看整套磁力鎖接線圖，如下圖：

整套磁力鎖接線圖

電機鎖整套接線圖

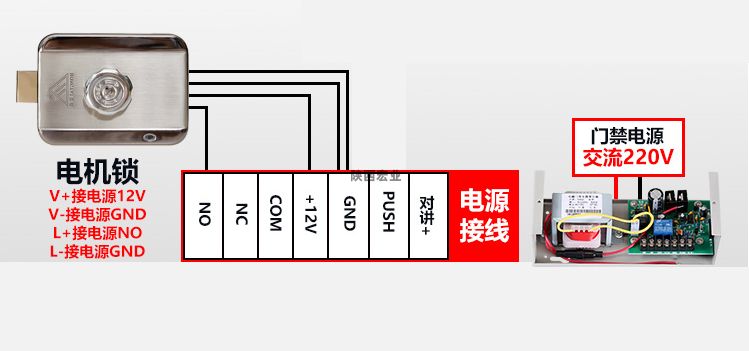

講完電磁鎖，下面講如何接電機鎖，電磁鎖相比電磁鎖接線復雜些，電機鎖接門禁電源有四根線，分別是：門禁電源NO接電機鎖L+，門禁電源12V接電機鎖V+，門禁電源GND接電機鎖V-跟L-，如下圖：

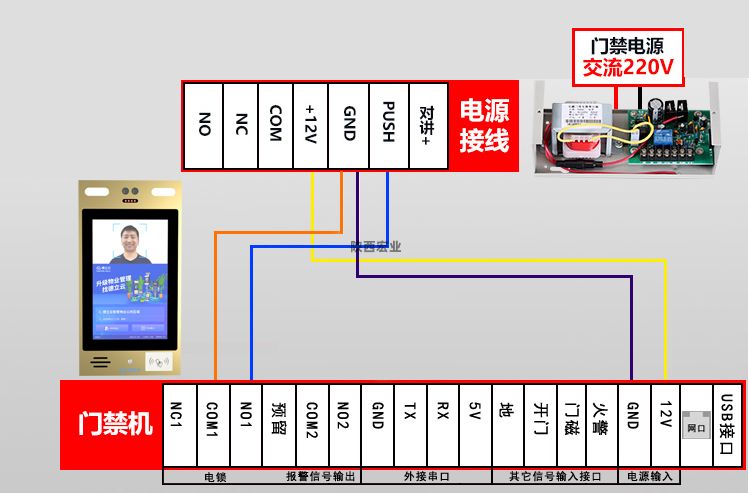

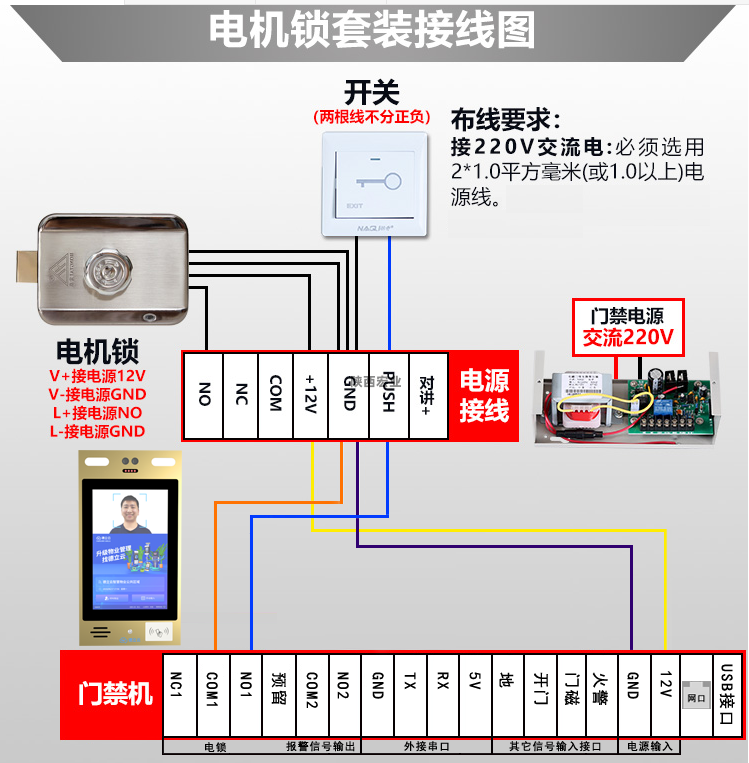

接下來電機鎖剩余接線圖，與電磁鎖接線圖一模一樣，這里就不再贅述，將整套電機鎖接線圖放出，如下圖：

整套磁力鎖接線圖
